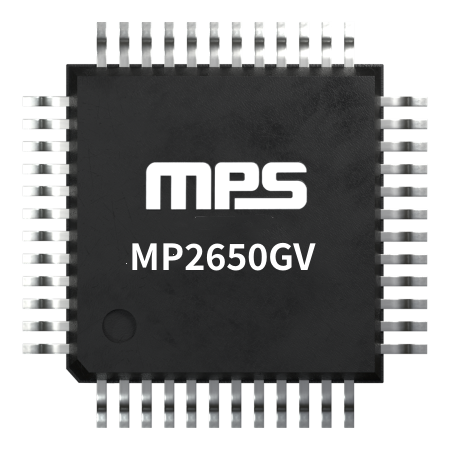

MP2650GV-0000-Z/MP2650GV-0000-P降压或升压充电器IC

MP2650GV-0000-Z/MP2650GV-0000-P是一款高度集成的降压或升压充电器 IC，它具有窄直流电压 (NVDC) 电源路径管理和 USB On-The-Go (OTG)功能，专为 2至 4 节电池串联的电池组应用而设计。该器件将所有功率 MOSFET 都集成在一起，以提供一个具有紧凑尺寸的系统解决方案。该IC 支持宽输入电压 (VIN) 范围用于充电，最大 VIN 高达 21V。根据 VIN 和电池数量的不同，充电过程提供两种工作模式：升压充电模式和降压充电模式。



MP2650GV-0000-Z/MP2650GV-0000-P可以通过 I2C 接口灵活配置三种模式（升压充电模式、降压充电模式和 OTG 模式）下的参数。具体参数包括输入电流限 (IIN_LIM)、VIN 限值 (VIN_LIM)、充电电流 (ICHARGE)、电池充电电压调节 (VBATT_REG) 和安全充电定时器。通过I2C 接口还可以读取故障和状态寄存器中的 IC 运行状态。



MP2650GV-0000-Z/MP2650GV-0000-P将芯片温度限制在预设值 120°C以下，以保证安全的操作。其他安全功能包括输入过压保护 (OVP)、电池 OVP、系统 OVP、过温关断保护和电池温度保护，另外还提供一个配置定时器，用于防止对耗尽电池进行长时间充电。为符合 IMVP8 规范，该 IC 提供了三个模拟输出引脚，分别为系统电源 (PSYS)、输入电流 (IAM) 和电池电流 (IBM)，另外还提供一个用于系统电源控制的处理器热指示引脚 (PROCHOT)。



NVDC 电源路径管理可在窄直流范围内调节系统电压 (VSYS)，为系统总线上的电源轨提供优化总线电压 (VBUS)，从而使系统即使在电池完全耗尽或移除后也能正常运行。MP2650 采用 QFN-30 (4mmx5mm) 封装。



1,产品特性和优势:



用于 2 至 4 节串联电池组应用的降压或升压充电器



集成所有开关 MOSFET



具有集成电池 MOSFET 的窄直流电压(NVDC) 电源管理



4V 至 21V 工作输入电压 (VIN) 范围



可耐受输入电压（VIN）高达 28V (20ns)



可配置 VIN  限值



高达 5A 的可调输入电流 (IIN) 限（总功率高达 45W）



高达 5A 的可调充电电流 (ICHARGE)



可调电池充电电压调节 (VBATT_REG) 高达 4.5V/电池



通过 PSYS 引脚提供系统电源指示



通过 IAM 和 IBM 引脚监测 IIN和电池电流



输入过压保护 (OVP)、电池温度保护、电池 OVP 和系统 OVP



可调安全充电定时器



温度调节和过温关断保护



600kHz、800kHz、1MHz 或 1.25MHz 可调开关频率 (fSW)



输入电源状态指示引脚



通过I2C 接口支持灵活的参数控制



通过寄存器提供全面的故障与状态报告



高达 5V/3A 的 USB On-The-Go (OTG)功能



可调 OTG 输出电流 (IOUT) 限



OTG 模式下的短路保护 (SCP)



采用 QFN-30 (4mmx5mm) 封装



2,正在供货产品型号:



MP2650GV-xxxx-Z MP2650GV-xxxx-P MP2650GV-0000-Z MP2650GV-0000-P MP2650GV-0200-Z MP2650GV-0200-P MP2650GV-0300-Z MP2650GV-0300-P MP2650GV-0400-Z MP2650GV-0400-P
