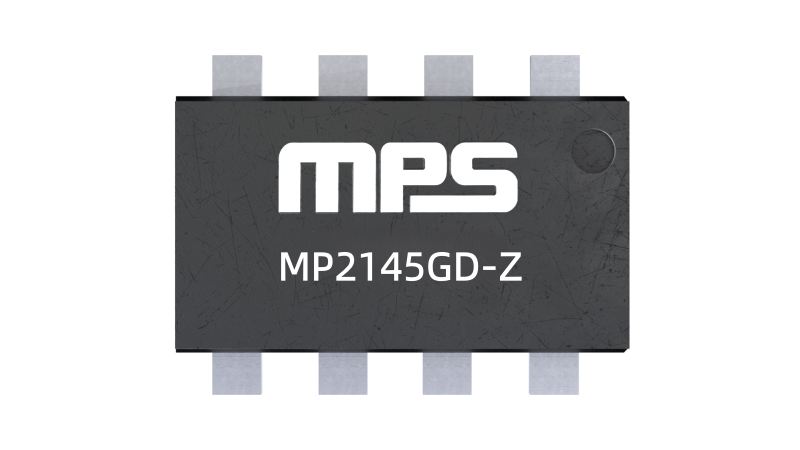

MP2145GD-ZCIQ恒定导通(COT)控制方式同步降压开关
文章出处:
人气:发表时间:2022-12-19 14:16
MP2145 是一款集成内部功率 MOSFETs 的单片降压开关变换器。在 2.8V 至 5.5V 的输入电压范围内,MP2145 可以实现 6A 的连续输出电流,且具有极好的负载和线性调整率。其输出电压可调节低至 0.6V。
恒定导通时间控制模式(COT)提供了快速瞬态响应,并使环路更易稳定。故障保护包括逐周期限流保护和过温关断保护。
MP2145 采用小尺寸 QFN2 封装,最大限度地减少了现有标准外部元器件的使用数量
MP2145 适用范围广泛,是存储(SSD、HDD)、高性能 DSP、FPGA和配电系统的理想之选。
产品特性和优势
输出电流高达 6A
2.8V 至 5.5V 宽输入工作电压范围
20mΩ 和 12mΩ 内部功率 MOSFET
40µA 静态电流
1.2MHz固定开关频率
压差100%占空比
FB 精度为 1%
外部模式控制
外部VCON控制
可调输出电压,最小低至 0.6V
1.5ms 内部软启动时间和预偏置启动功能
逐周期过流保护
带打嗝保护模式的短路保护
采用低 ESR 输出陶瓷电容器可稳定工作
过温关断保护
采用 2mm×3mm QFN 封装
输出放电功能
详情
MP2145 是一款集成内部功率 MOSFETs 的单片降压开关变换器。在 2.8V 至 5.5V 的输入电压范围内,MP2145 可以实现 6A 的连续输出电流,且具有极好的负载和线性调整率。其输出电压可调节低至 0.6V。
恒定导通时间控制模式(COT)提供了快速瞬态响应,并使环路更易稳定。故障保护包括逐周期限流保护和过温关断保护。
MP2145 采用小尺寸 QFN2 封装,最大限度地减少了现有标准外部元器件的使用数量
MP2145 适用范围广泛,是存储(SSD、HDD)、高性能 DSP、FPGA和配电系统的理想之选。
Configurable
显示较少 Show more
产品特性和优势
输出电流高达 6A
2.8V 至 5.5V 宽输入工作电压范围
20mΩ 和 12mΩ 内部功率 MOSFET
40µA 静态电流
1.2MHz固定开关频率
压差100%占空比
FB 精度为 1%
外部模式控制
外部VCON控制
可调输出电压,最小低至 0.6V
1.5ms 内部软启动时间和预偏置启动功能
逐周期过流保护
带打嗝保护模式的短路保护
采用低 ESR 输出陶瓷电容器可稳定工作
过温关断保护
采用 2mm×3mm QFN 封装
输出放电功能
显示较少 Show more
正在供货产品型号
MP2145GD-P MP2145GD-Z
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
