MP8763D 同步整流降压开关变换器_MP8763D中文资料
文章出处:
人气：发表时间：2024-10-30 09:29

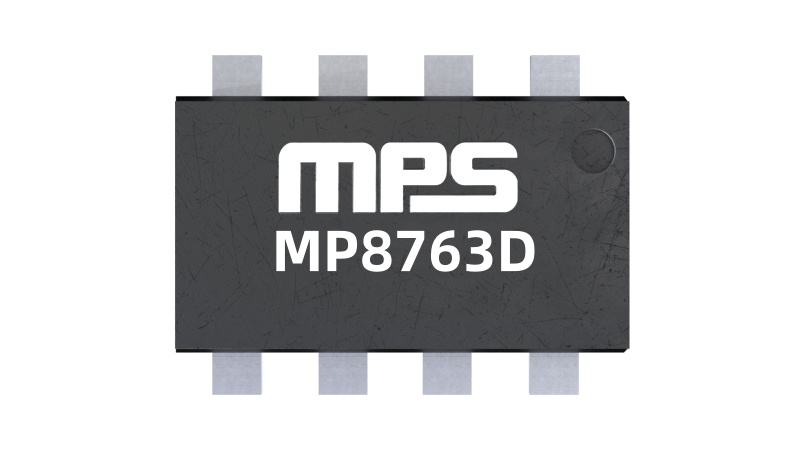

MP8763D是一款全集成高频同步整流降压开关变换器。它提供非常紧凑的解决方案，在宽输入范围内可实现12A的输出电流，具有极好的负载和线性调整率。MP8763D在宽输出电流负载范围内可高效工作。
MP8763D采用的恒定导通时间（COT）控制模式可提供快速瞬态响应，并使环路更易稳定。
外部电阻可对200kHz至1MHz范围内的工作频率进行编程，且当输入电压随前馈补偿而变化时，该频率几乎保持不变。
默认欠压锁定阈值在内部设置为小于4.1V，但使能引脚上的电阻网络可增加该阈值。漏级开路结构的输出指示（PG）引脚，可指示输出是否在正常范围内。
MP8763D采用可编程的软启动和关断方案。它具有软关断特性，当使能信号被丢弃时，输出电压平稳地放电。
它集成了全方位保护功能，包括过流保护、过压保护和过温关断保护。
MP8763D最大限度地减少了现有标准外部部件的使用，采用3mm×4mm封装。
MP8763D产品特性和优势
2.5V至18V工作输入电压范围，外部5V偏置
4.5V至18V工作输入电压范围，内部偏置
12A输出电流
低导通阻抗内部功率MOSFET
专有开关损耗降低技术
用于超快瞬态响应的自适应恒定导通时间（COT）控制
-40°C至+125°C结温范围内的参考电压精度为1.5%
可编程软启动和关断时间
预偏置启动
EN关断后的输出放电功能
200kHz至1MHz可编程开关频率
非锁定OCP、OVP和过温关断保护
输出电压可调范围：0.611V至13V
正在供货产品型号：MP8763DGL-P MP8763DGL-Z
