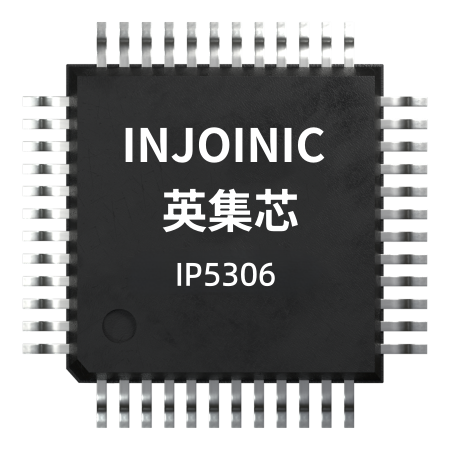

IP5306英集芯2A移动电源管理IC_IP5306数据手册

IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。

IP5306的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5306只需一个电感实现降压与升压功能。可以支持低成本电感和电容。

IP5306的同步升压系统提供最大2.4A输出电流，转换效率高至92%。空载时，自动进入休眠状态，静态电流降至100uA。

IP5306采用开关充电技术，提供最大2.1A电流，充电效率高至91%。内置IC温度和输入电压智能调节充电电流。

IP5306支持1、2、3、4颗LED电量显示。IP5306采用ESOP8封装。

IP5306特性:

•同步开关充放电

-2.4A同步升压转换,2.1A同步开关充电

-升压效率高达92%

-充电效率高达91%

-内置电源路径管理，支持边充边放

•充电

-自适应充电电流调节，自适应适配器

-支持4.20/4.30/4.35/4.40V电池

•电量显示

-支持4,3,2,1颗LED电量显示

•功能丰富

-按键开机

-内置照明灯驱动

-自动检测手机插入和拔出

•低功耗

-智能识别负载，自动进待机

-待机功耗小于100µA

•BOM极简

-功率MOS内置，单电感实现充放电

•多重保护、高可靠性

-输出过流、过压、短路保护

-输入过压、过充、过放、过流放电保护

-整机过温保护

-ESD 4KV，瞬间耐压12V

IP5306应用:

•移动电源/充电宝

•手机、平板电脑等便携式设备.
